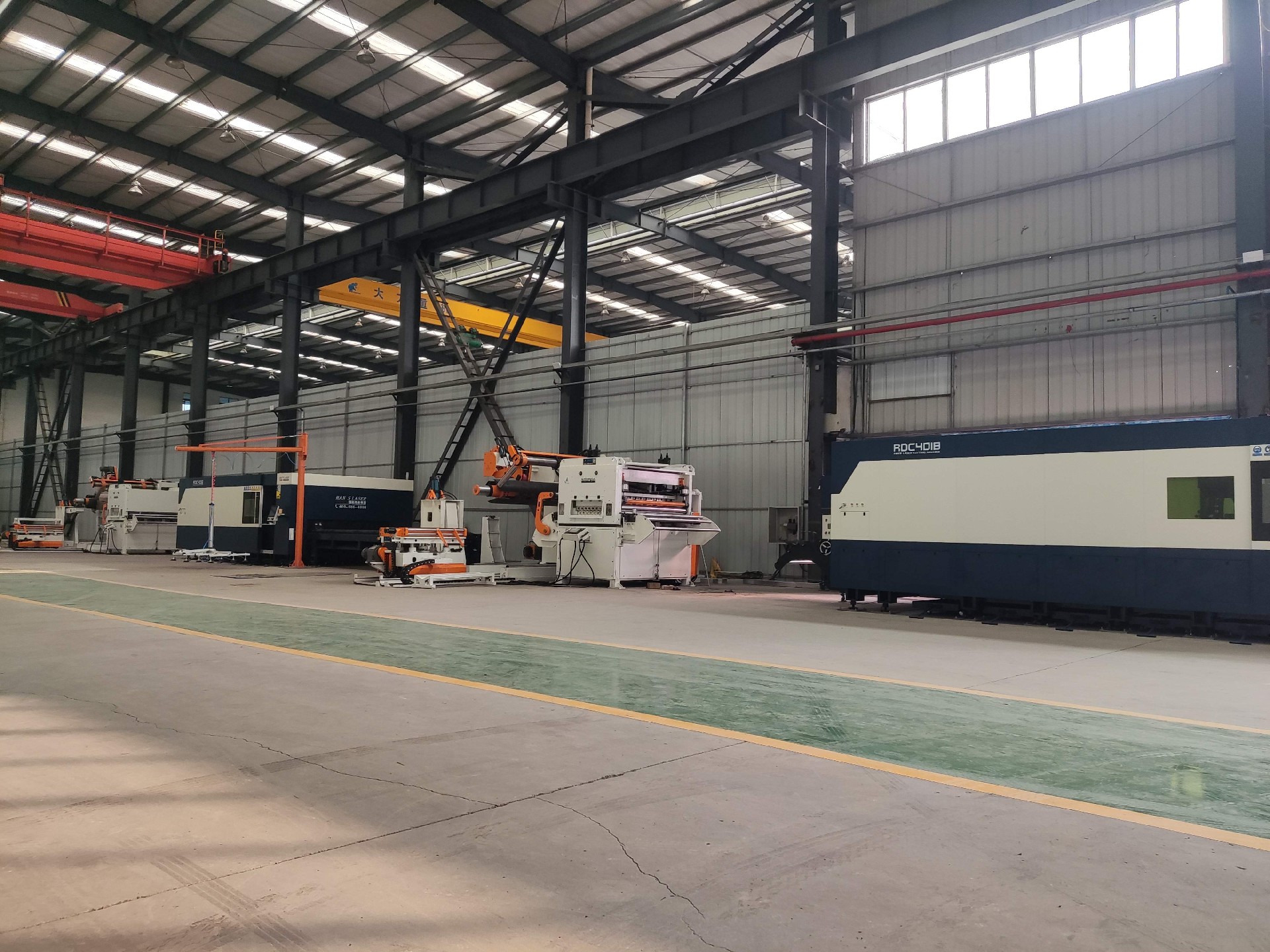

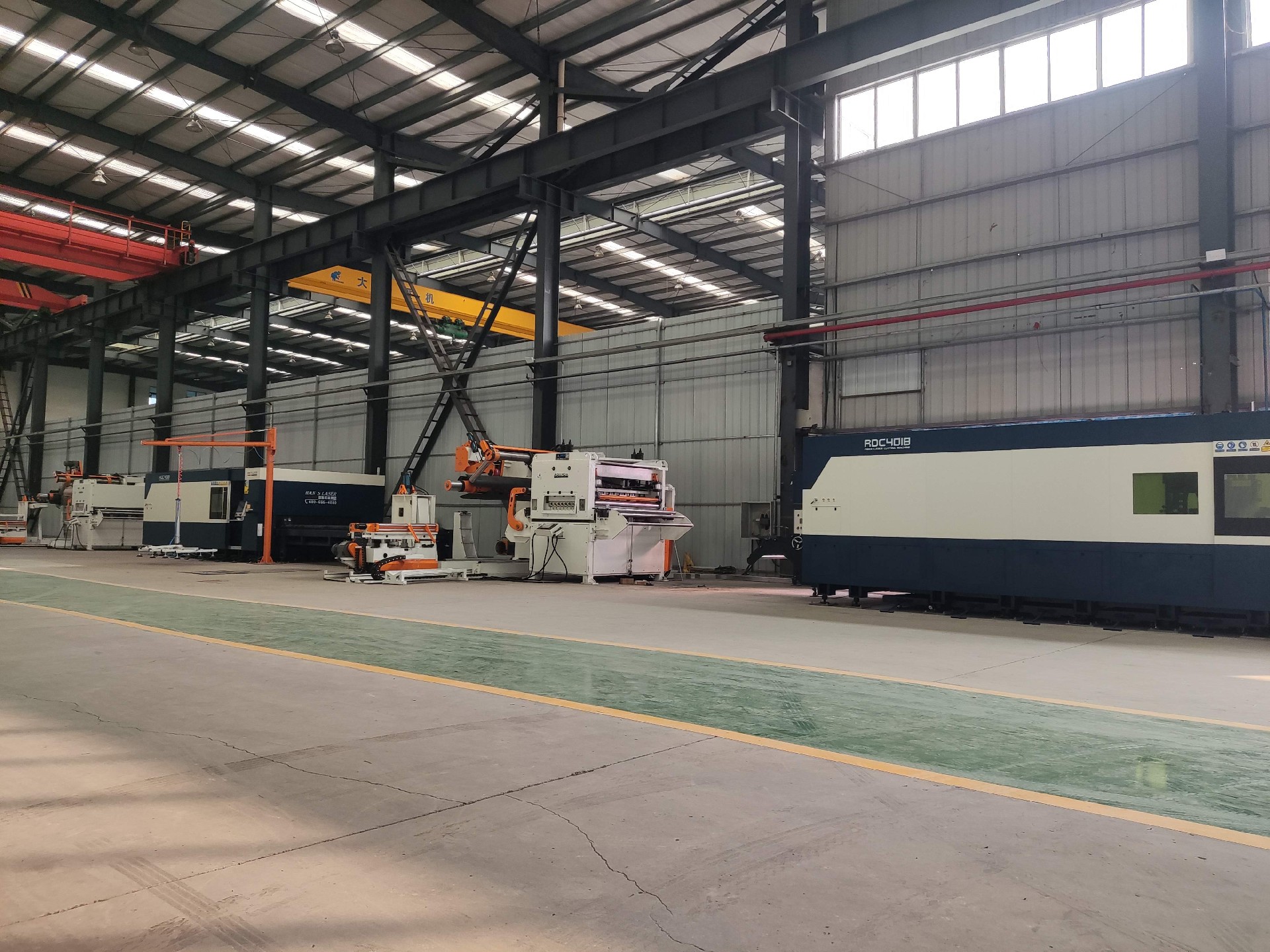

一、自動開卷線工作原理：
由起重機將卷料放上備料台上，由上料小車取料並運行到開卷機，目視完成卷料與整線的對中，穿帶結束後，料帶經過台車輔助及折料臂引料頭進入整平機大色香蕉网;卷料架與整平中間的料弧以補償卷材在開卷校平部分連續運行。在料架的一側，裝有光電反射器，當卷材下落到地坑時，反射器給出信號使驅動開卷裝置的電機停止工作，卷材進給中斷;經過多次送料後，料弧中的卷材逐步上升到一定程度，光電反射器發出信號，使驅動開卷裝置的電動機起動，恢複卷材進給，開卷校平的板料定尺送料，采用匯川 EtherCAT 總線控製:
二、工作流程
上料→開卷→入料→擋料→整平一定尺送料→擋料→激光切割…
適配材料廣：其開卷整平送料線、矯平送料線等產品，不僅能處理 6.0mm 厚的普通低碳鋼、鍍鋅板，還可適配汽車常用的中高強板、不鏽鋼等材料，契合汽車製造中多元板材的加工需求。
| 組成設備 | 核心作用 | 行業通用性能 |
|---|---|---|
| 開卷機 | 支撐鋼卷並勻速放料 | 多采用液壓芯軸，通過張力閉環控製，避免 6.0mm 厚板材放料時鬆散或過度拉伸，部分配備油壓自動上料台車提升效率 |
| 矯平機 | 消除板材內應力與變形 | 多為十七根交錯輥軸設計，能將 6.0mm 板材平整度誤差控製在半毫米內，為高精度切割奠定基礎 |
| 伺服大色香蕉网 | 精準輸送板材至切割區 | 搭配伺服電機與滾珠絲杠，定位精度可達 ±0.02mm，可根據激光切割節奏調整速度，避免厚板出現慣性過衝 |
| 激光切割單元 | 核心切割環節 | 多搭配 6 - 20kW 光纖激光器，切縫寬度僅 0.15 - 0.3mm，切割 6.0mm 厚板材時斷麵光滑無毛刺，無需二次打磨；部分設備配備雙頭或四頭異步切割結構，能大幅提升汽車批量部件的生產效率 |
